蝶閥的分類

2023-12-11 15:29:26

閥內參 www.www.94pk.net/
分享
  • 分享到微信朋友圈

  蝶閥的分類
  蝶閥也叫蝴蝶閥,顧名思義,它的關鍵性部件好似蝴蝶迎風,自由回旋。蝶閥的閥瓣是圓盤,圍繞閥座內的一個軸旋轉,旋角的大小,便是閥門的開閉度。

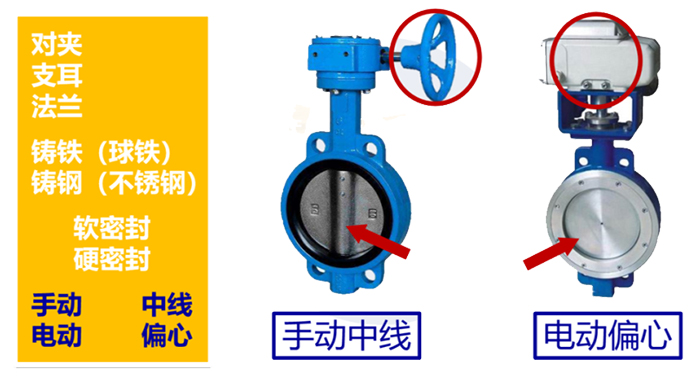

      蝶閥作為最常見的建筑閥門,在上世紀30年代由美國人發明,在70年代在國內推廣。目前分類眾多,應用也很廣泛。上圖為一個最為基礎的蝶閥,結構主要是包括,驅動,閥體,密封,閥板,連接。



      在連接方式方面,常見有對夾,支耳,法蘭,其中對夾方式在建筑樓宇領域,應用比較多,性價比較高。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間。法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法蘭上。支耳式蝶閥有兩種連接孔,一種是貫穿孔,這種形式和對夾連接的一樣需要雙頭螺栓固定。另外一種就是螺紋孔,在連接過程中,相當于起到了兩個螺母的功能,用兩個螺栓分別固定在管道法蘭中間。



      在閥體材質方面,大約是兩類,鑄鐵和鑄鋼。其中鑄鐵如果沒有特指球墨鑄鐵,就是用灰鑄鐵。鑄鋼也是一樣,不特指不銹鋼的話通常就是用碳鋼。

  在密封方面,分軟密封和硬密封兩種,樓宇內用比較多的就是軟密封,材質多為EPDM或者NBR。

  在驅動形式方面,樓宇內常用就是手動(手柄、渦輪)和電動,氣動較少應用。閥板的活動方式,受中線和偏心(單偏心、雙偏心、三偏心)結構影響。

  在性能和價格線圖中,我們可以看到閥門從對夾中線軟密封到法蘭偏心硬密封,在性能提高的同時,價格也是大幅的上漲。所以平時我們在確定蝶閥形式時,非必要工況應當最優化選擇。
